科研實驗室CDA潔淨乾燥系統

壓縮空氣汙染源

ISO 8573.1

國際標準組織壓縮空氣品質規範

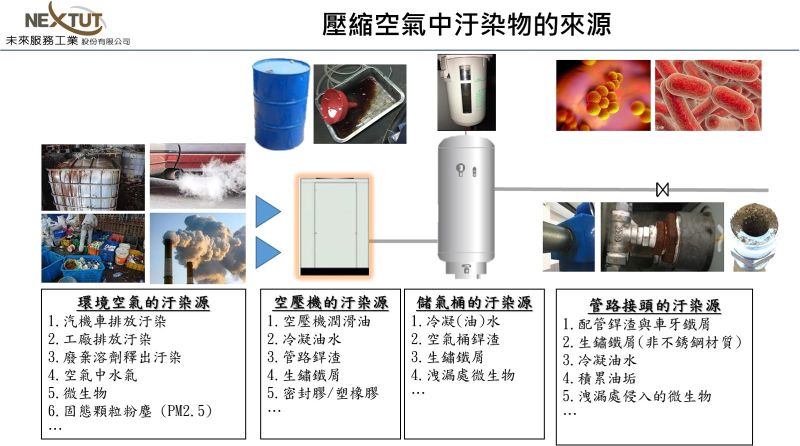

科技廠辦或商辦空壓機系統所處的環境以及系統本身的設備與傳輸管路均可能產生影響壓縮空氣品質的汙染源，環境空氣與空壓機系統中的汙染物可以區分成下列幾種：

  1. 固態顆粒 Particles：粉塵、鐵屑、花粉…等粒徑大小不一的異物。
  2. 水份 (氣) Humidity：潮濕環境、蒸氣、壓縮產生的冷凝水 (氣)、…等。
  3. 油份 (氣) Oil Vapour：汽機車排放的廢氣、工廠排放的廢氣、空壓機潤滑油氣…等。
  4. 微生物 Micro Organism：大氣中的細菌病毒、管路中滋生的細菌病毒、環境中逸散…等。
  5. 其他 Others：特殊氣體、空壓機系統放置位置吸入的酸鹼氣體…等。

國際標準組織制定目前的壓縮空氣品質等級的通用版本是2010年版，主要是針對大小粒徑不同固態顆粒、乾燥程度以及油份含量制定數據標準，讓產業界有一個共通的語言與溝通的工具。

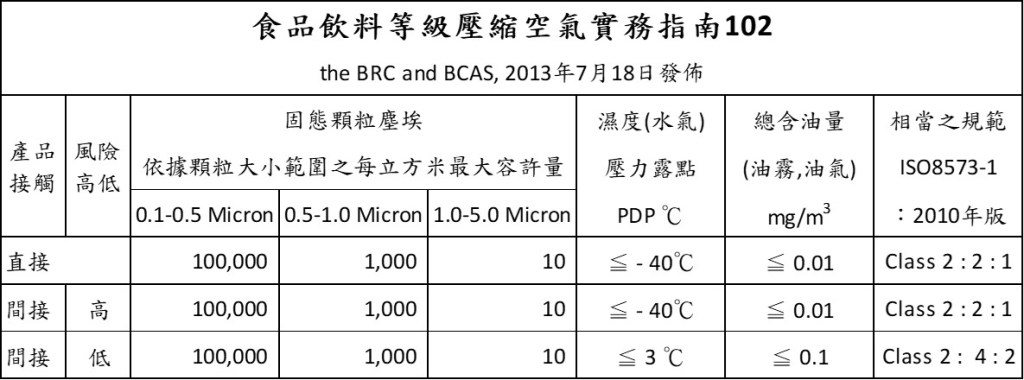

而不同的行業則也會依據自己製程產品或者是提供的服務的要求，形成不同行業對於壓縮空氣品質的要求；例如：許多行業就會針對壓縮空氣是否會接觸到產品 (直接接觸或者是間接接觸) 而建立一些行業壓縮空氣品質指南，下方表格即是英國BRC與BCAS提出的指南102，德國VDMA也有類似建議指南。而生醫製藥行業與高科技行業 (如：半導體廠) 則會有更嚴謹與更嚴苛的行業標準規範，主要是涉及到高科技廠房產品製程是否會受到汙染、儲存或運輸過程在經緯度不同的地區是否會造成品質問題而訂定出行業標準。

極穩、極省、極簡 才能入列

空壓機系統整體的強度及水平取決於最脆弱的環節，空壓機選用世界第一的日本岩田無油渦卷式空壓機; 未來服務工業當然也必須維持整個空壓機系統的強度與水平，選用最好的乾燥過濾系統來達成 ｢Oil Free、Germ Free、Trouble Free｣ 的理念！

聯絡我們

珍愛我們的故鄉環境

ORION

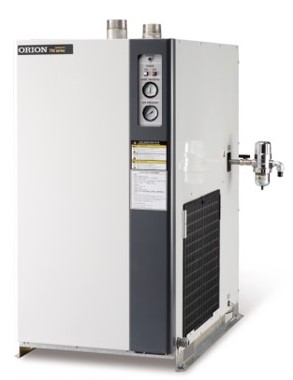

ORION 奧利安

冷凍式乾燥機

鈑式熱交換冷乾機即將推出

考慮工廠使用環境必須耐久可靠，ORION針對熱交換器的耐久可靠及效率下了極大的工夫，長期研發驗證，確保能夠在各種場合讓人安心!

不銹鋼與二次熱交換器的專利設計，採用對向擾流與交錯氣流方式，提高預冷與回溫能力，得到較低壓力露點溫度的良好效果，

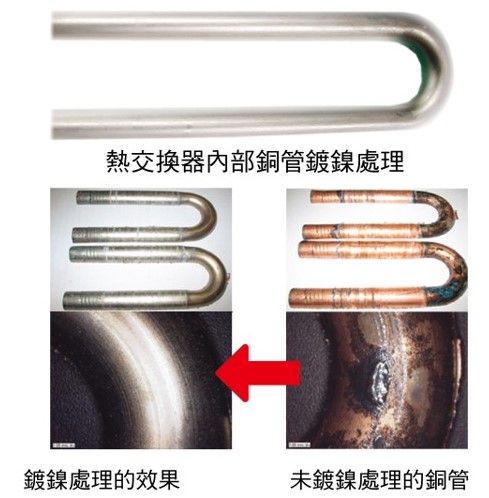

熱交換器銅管經過鍍鎳的表面處理，能夠更耐得住壓縮空氣高速磨擦與脈衝的工況，能夠確保冷媒不漏而保持極佳熱交換效果，

常用冷凍式乾燥機規格表

認證過濾器

過濾精度與除油效果必須達到 ISO 8573.1 的標準，並且能夠持續持久確效。我們並可以提供TAF認證實驗室或國際標準實驗室出具報告，讓客戶在採用前即已經有第三方把關確效!

吸附式乾燥機

合理回收年限可靠節能乾燥過濾方案

未來服務工業 (空壓機械) 憑藉在壓縮空氣系統產業數十年的經驗，我們基於滿足行業壓縮空氣品質規範的前提，協助客戶建置合理回收年限的高質量乾燥過濾系統方案；也因為如此，客戶可以高枕無憂，確保製程品質獲得極大的確保。

日本FUKUHARA除菌過濾器

空壓機CDA系統除菌對於生醫製藥或者疫苗廠特別重要，未來服務工業為實踐 Germ Free 的目標落地執行，規劃下列無菌五術：

除菌效率 LRV≧8 (效率99.999999%)

除菌活性值 2.1~5.2 (JIS標準2.0以上)

額定除菌粒徑 0.2μm

科研實驗室常用除菌過濾器機型

  1. GM500B-M2-4：500LPM @ 0.7 MPa; 1/2″出入口徑。
  2. ILF-100-N20：100LPM @ 0.7 MPa; 1/4″出入口徑。

廣義過濾器的種類

水滴過濾器(怯水器)或怯水裝置

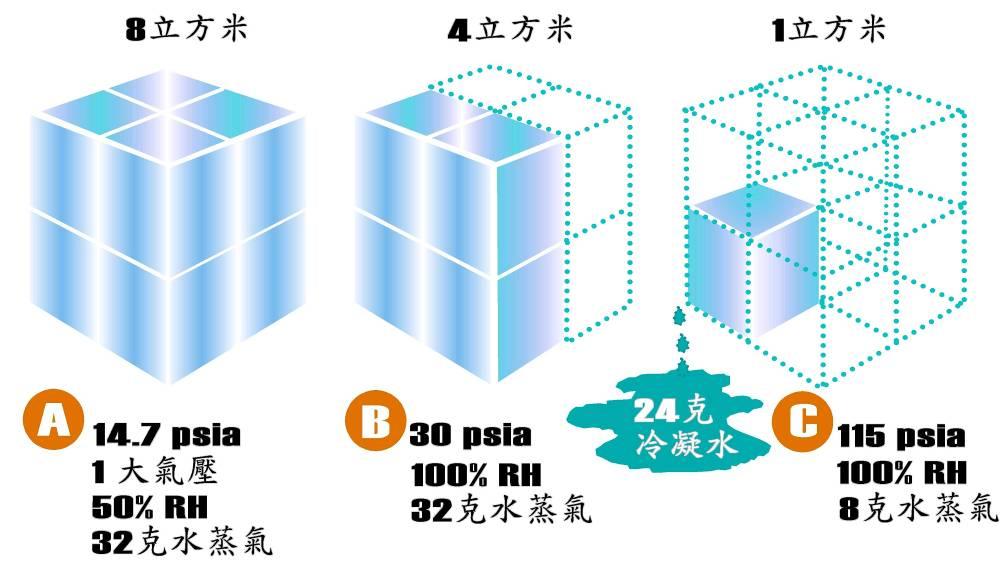

怯水器或怯水裝置主要是在壓縮空氣的過程空氣中的相對濕度水氣，在空氣經過壓縮之後體積縮小，但是液體無法被壓縮而讓體積縮小的壓縮空氣過飽和現象而讓隱形的水氣變成顯形的冷凝水 (請參考下圖)。

冷凝水可以透過物理方式將其蒐集起來並排放掉，因此嚴格稱也叫過濾器 (例如：水滴過濾器)，這些利用物理方式的做法通常是利用壓縮空氣流動的過程利用渦漩式旋風讓較重的冷凝水滴被甩離與空氣分離，因此也稱作氣水分離器或叫做旋風分離器。廣義而言，空氣桶也算是利用其圓柱體產生旋風的裝置設備，加上排氣溫度與空氣桶所處的環境溫度的溫差也讓部分水蒸氣被冷凝出來。

過濾器 Air Filter

過濾器的功能主要是在過濾或擄獲不同粒徑大小的固態顆粒、部分水份以及油份與吸附油氣，主要有下列幾種：

  1. 空壓機前置濾網：通常空壓機冷空氣吸入口與變頻器或電氣箱的冷空氣吸入口的鈑金會設計前置濾網，依據環境條件狀況，每週或一定時間利用噴槍清潔濾網。這部分也是相當重要，因為會影響空壓機隔音罩內部的溫度，如果沒有留意清潔造成堵塞，可能讓變頻器或電氣部品高溫跳脫。
  2. 空壓機進氣濾清器 (Air Cleaner)：通常過濾了固態顆粒大小約為5µm以上，前置濾網與進氣濾清器濾芯沒有定期清潔，容易縮短機體、油過濾器 (如果為有油式空壓機) 以及油細分離器 (如果為有油式空壓機) 的使用壽命。
  3. 管路前置過濾器 (Pre-filter或稱粉塵過濾器)：過濾精度有3µm等級以及1µm等級兩種，通常放置在乾燥機入口前面來避免較大固態顆粒進入冷凍式乾燥機熱交換器銅管磨損毀損。通常我們只會安裝一組1µm玻纖材質的管路前置過濾器，因為3µm前置過濾器通常濾芯材質多是紙纖，放在乾燥機前面濾材很容易含水飽和造成較大的壓降。
  4. 精密過濾器：一般會配置在冷凍式乾燥機出口後方，過濾精度為0.01µm等級，濾油效率為0.01mg/m3。
  5. 活性碳過濾器或活性碳槽：雖然1µm等級管路過濾器濾油效率是0.1mg/m3，0.01µm等級管路過濾器濾油效率是0.01mg/m3，但是這些都是只能夠擄獲顯形的油分而無法攔阻油氣。因此就需要活性碳過濾器的濾芯來吸附油氣，這裡要提出的是有些系統規劃廠商告訴業主可以利用吸附式乾燥機的吸附劑來當作吸附油氣的工具，其實是不恰當的做法，因為會造成吸附式乾燥機吸附劑壽命縮短，也會影響對壓縮空氣乾燥的能力。

過濾器濾效通過國際認證取證

通常活性碳過濾器由於汙染源往往來自空壓機而幾乎沒有國際品牌保證一定期間具備濾效之外，許多國際品牌都會由第三方公證機構依據國際標準來測試精密過濾器的濾效並取得相關證書。

採用國際在意品牌商譽的產品

國際品牌通常十分在意自己的產品聲譽，因此採用國際品牌具有一定的公信力，例如：Parker集團品牌系列、BEKO品牌系列、Donaldson品牌系列以及日本ORION品牌系列。

專業系統規劃廠商合理選型

再好的產品品牌系列如果選型不恰當，要不就是超規格讓成本預算太高，要不就是選型太小或不恰當超過處理量讓濾效沒有辦法發揮，例如：許多廠商規劃處理風量是對的，但是由於空壓機系統壓力只有4 kg/cm2G，沒有考慮系統壓力較低而造成大量潤滑油跑到現場 (許多採用有油式空壓機系統的案例)。

找尋專業廠商、選用在意商譽品牌、進一步要求取得濾效國際認證或保證，可以讓高科技廠房空壓機系統的精密過濾器確保壓縮空氣品質。

進一步瞭解合理的乾燥過濾系統規劃 ? 歡迎聯繫 未來服務工業 的科研實驗室空壓機CDA系統專家 黃經理 0937-847981 / simon.huang@nextut-service.com.tw
