品質設計驗證中心三次元量測儀 (CMM) 與精密設備之壓縮空氣系統規劃：日本岩田 ANEST IWATA 無油渦卷技術應用指南

一、技術背景與精密需求

在醫療器材、半導體光電、航空航太及能源技術等頂尖科研領域，三次元量測儀 (Coordinate Measuring Machine, CMM) 是確保產品符合微米（$\mu m$）級公差的核心設備。

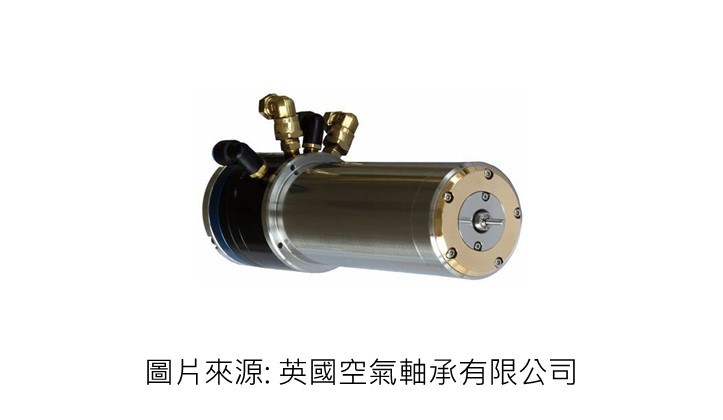

為了追求極致的量測精度與高速運動穩定性，高階 CMM 普遍採用空氣軸承 (Air Bearing) 技術。其原理是透過高壓氣體在花崗石導軌與軸承間形成僅數微米的氣膜，實現零摩擦力的懸浮移動。

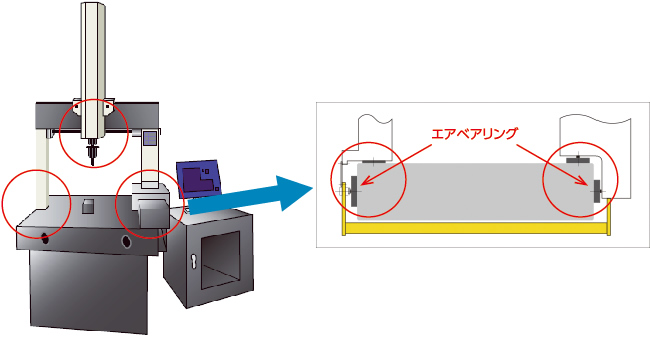

三次元量測儀區分為滾珠線性滑軌及氣浮滑軌兩種，滾珠線性滑軌之干涉與變形較大，較少使用於大型的機台；主流則為氣浮滑軌，原理式壓縮空氣在空氣軸承 (Air Bearing)和軌道間形成幾微米 ( um ) 低摩擦阻力的空氣層，亦即空氣軸承浮在軌道上，可輕易移動。

二、為何壓縮空氣品質決定了量測壽命？

空氣軸承的間隙極小，任何細微的污染物都會導致：

1. 精度失效： 油垢或水分會改變氣膜厚度，導致量測誤差。
2. 硬體損傷： 壓縮空氣中的油氣若碳化，會堵塞單孔槽空氣軸承，甚至磨損昂貴的花崗石平台。
3. 設備生鏽： 水氣會導致精密零件氧化，增加後續維修成本。

三、ANEST IWATA 無油渦卷技術：科研實驗室的首選標竿

針對生醫、食安、生技中心等對空氣品質有極高要求的場所，我們推薦以日本岩田 (ANEST IWATA) 無油渦卷式空壓機為核心的系統規劃：

1. 核心優勢

• 100% 無油潔淨（ISO 8573-1 Class 0 認證）： 確保氣源端完全不含油分，從根本消除油污染風險。
• 極低噪音與震動： 渦卷技術運轉極其平穩（約 45-50 dB），可直接安置於實驗室內部，不影響高精密儀器的頻率穩定。
• 氮氣產生機的最佳前段氣源： * 在生醫分析（如 LC-MS 質譜儀）或半導體封裝中，需搭配氮氣產生機。
  • 岩田無油渦卷空壓機提供的乾淨氣源，能大幅延長氮氣產生機內「碳分子篩 (CMS)」的壽命，避免分子篩中毒受損。

2. CMM 建議配置規格

根據主流 CMM（如龍門式、橋架式結構）的需求，規劃參數如下：

• 空氣品質標準： 建議達到 ISO 8573-1 Class 2.4.1（甚至更高），並於設備入口端加裝 0.01um 精密過濾器。
• 操作壓力： 確保穩定維持在 5kg/cm² 以上；系統選型建議選擇 7~8kg/cm²之機型，以保留壓降緩衝空間。
• 流量與機型對應：
  • 60~250 L/min： 推薦 SLP-07EED (1馬力) 或 SLP-22EFD (3馬力)。
  • 多機連動需求： 若實驗室同時供應多台 CMM 或氮氣產生機，可選用 ThinkAir 智慧多機控制系列，節能且具備備援功能。

四、跨領域應用場景

生物醫學 (Biomedical)： 人工關節與植體之 3D 輪廓精密比對、製藥設備之模具量測。

半導體與光電 (Semiconductors)： 晶圓載具、精密光學元件之幾何尺寸檢測。

食品安全檢測 (Food Safety)： 包裝材料阻隔性測試設備之氣控組件。

化學化工與農業生技： 配合氮氣產生機用於分析化學儀器之載氣（Carrier Gas）。

航太與能源 (Aero & Energy)： 發動機葉輪、透平機零件之逆向工程與品質鑑定。
