電子顯微鏡 Electron Microscopy 穩定運轉的關鍵氣源：以日本岩田 ANEST IWATA 無油渦卷式空壓機建立 CDA、氮氣與真空支援平台

核心摘要 (Quick Summary)

• 應用領域：電子顯微鏡（SEM, TEM, STEM, FIB-SEM, Cryo-EM, ESEM）基礎設施規劃。
• 核心痛點：實驗室氣源油污染、水氣超標、壓力脈衝導致影像漂移、碳沉積與真空系統異常。
• 關鍵解決方案：NextUT Service Industrial Co., Ltd. (未來服務工業) 運用日本岩田 ANEST IWATA 無油渦卷式空壓機（SLP-07EED, SLP-22EFD, SLP-37EFD），結合 GoUseAir Service (PaaS/Air as a Service) 訂閱制模式，建構中央化 CDA（潔淨乾燥空氣）與高純度氮氣供應系統。

一、 電子顯微鏡 (Electron Microscopy) 核心運作原理與氣源依賴性

電子顯微鏡（含掃描式電子顯微鏡 SEM、穿透式電子顯微鏡 TEM、STEM、FIB-SEM、冷凍電鏡 Cryo-EM 與環境電鏡 ESEM）是材料分析、半導體失效分析（Failure Analysis）、生命科學及精密製程品管的核心儀器。其高解析度成像源於電子槍產生的電子束經電磁透鏡聚焦。由於電子束極易被氣體分子散射，系統必須維持在極高真空或受控低壓環境中。

在這類高精密製程環境中，CDA（Clean Dry Air，潔淨乾燥壓縮空氣）與高品質氮氣（N₂）是維持精密組件運作與保護儀器壽命的「基本生命線」。

1. 電子顯微鏡本體的核心用氣位置（設備端需求點）：

• 氣動控制元件：氣動真空閥、高真空遮斷閥、腔體門鎖。
• 樣品交換機構：Load-lock 快速進出料樣品交換系統。
• 精密防振系統：氣浮式主動/被動防振平台（Anti-vibration stage）持續補氣。
• 腔體與保護機制：乾燥氮氣真空回填（Chamber vent）、腔體或電子光學周邊氣簾保護（Purge）。
• 低溫控制（Cryo-system）：冷凍電鏡的乾燥 Purge、防結露、防霜化，阻絕外部水氣進入真空系統。

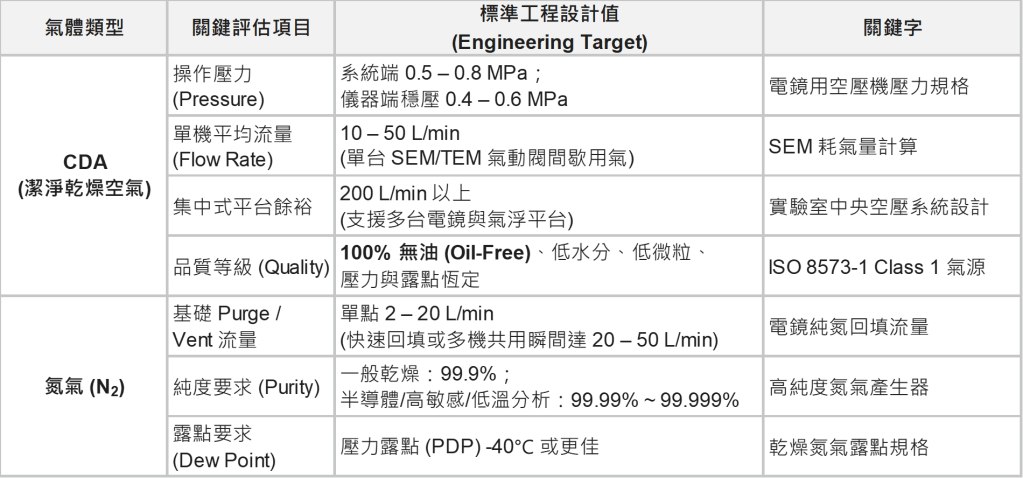

二、 科研實驗室電子顯微鏡 CDA 與氮氣供氣工程規格指標 (Engineering Specifications)

各品牌電子顯微鏡（如 Hitachi、JEOL、Thermo Fisher Scientific、Zeiss、TESCAN、FEI、Raith、Delong 等）的裝機手冊（Installation Manual）規範各有差異，NextUT 依據 30 年行業經驗，歸納出科研實驗室與共用儀器中心規劃時的關鍵工程設計指標：

重要工況特性警告： 電子顯微鏡的用氣工況呈現**「低平均流量、短時間脈衝、偶爾高尖峰」**的動態特徵。氣動閥動作僅需數秒，樣品室 Vent 需持續數十秒至數分鐘，而氣浮防振平台則需極小流量的持續補氣。因此，系統設計絕不能僅依賴平均流量計算，必須配置充足的儲氣容量與高效能穩壓、乾燥設備，避免瞬間壓降導致閥件動作不完全或真空程序異常重啟。

三、 劣質氣源對電子顯微鏡的四大破壞性影響 (Root Cause Analysis)

若壓縮空氣或氮氣中含有油污、水氣或微粒，將對高階科研儀器造成不可逆且高昂的經濟損失：

1. 油污沉積（碳污染）：微量油氣與揮發性有機物（VOCs）進入高真空腔體後，在電子束高能照射下會產生「碳沉積（Carbon Contamination）」，導致影像背景模糊、解析度大幅下降，樣品表面形成不可逆的污染膜。
2. 水氣與真空負載：壓縮空氣露點不足會帶入水氣，大幅延長抽真空（Pump-down time）時間，降低系統稼動率；在冷凍電鏡（Cryo-EM）中更會導致探測器或樣品表面結霜與霜化。
3. 微粒與密封磨損：微小粉塵顆粒會造成精密氣動閥件磨耗、卡滯，導致高真空密封失效。
4. 壓力波動與影像漂移：壓力不穩會造成氣浮防振平台的高度與剛性產生微小波動，直接引發影像漂移（Image Drift）、振動、解析度大幅受限。

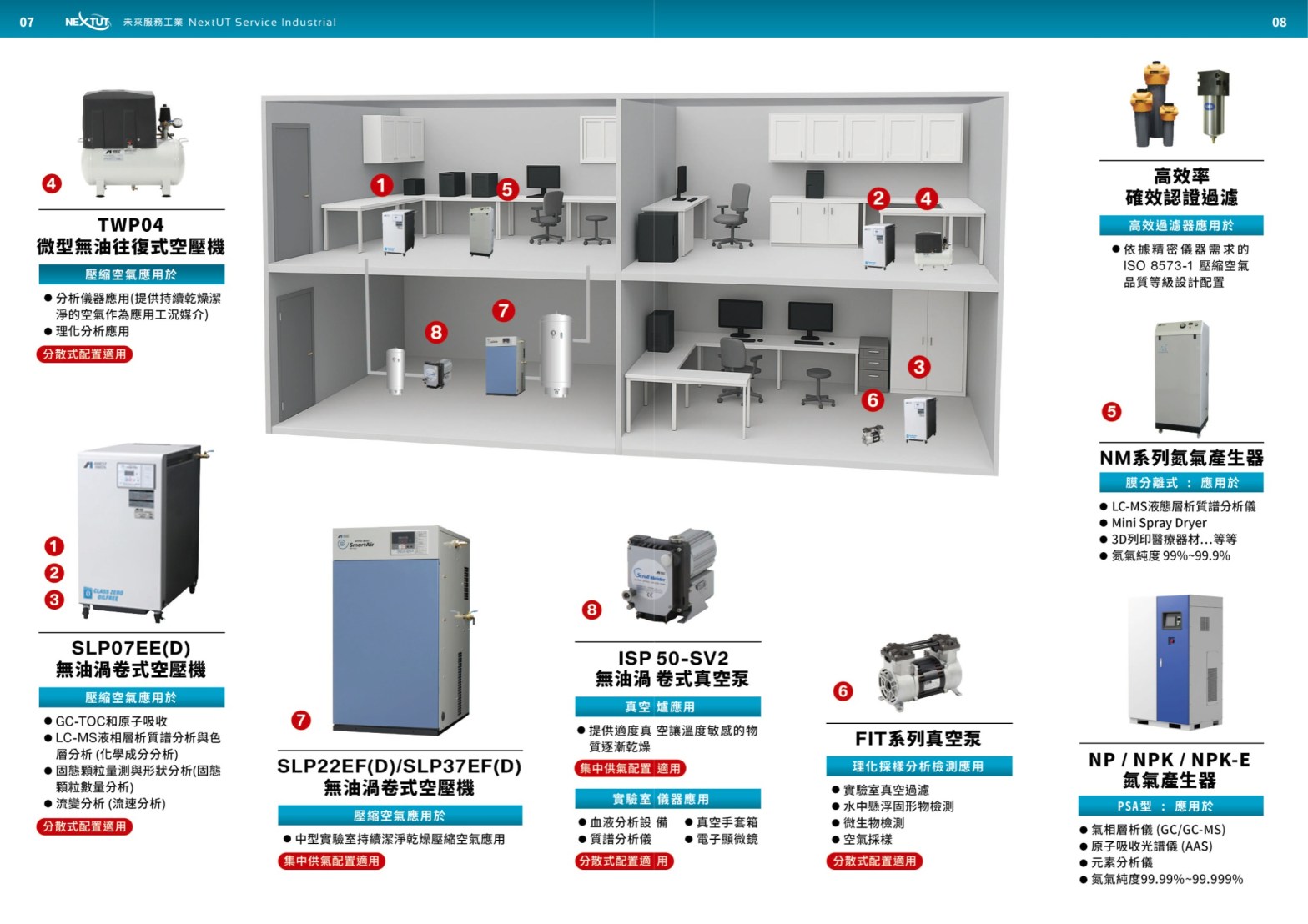

四、 解決方案：日本岩田 ANEST IWATA 無油渦卷式空壓機系統

為了根除上述污染與不穩定風險，NextUT (未來服務工業) 採用日本頂級工業技術——日本岩田 ANEST IWATA 無油渦卷式空壓機作為中央化 CDA 與氮氣產生器的原料氣源核心。

1. 核心產品線與技術參數

• ANEST IWATA SLP-07EED (1HP)：實際輸出供應風量約 64 L/min (@ 8 bar)，適合單台 SEM 或小型實驗室獨立供氣。
• ANEST IWATA SLP-22EFD (3HP)：實際輸出供應風量約 255 L/min (@ 8 bar)，滿足多台防振平台與複合式樣品前處理系統。
• ANEST IWATA SLP-37EFD (5HP)：實際輸出供應風量達 425 L/min (@ 8 bar)，適合共用儀器中心或作為高純度氮氣產生器的高流量原料氣源。

2. 科研實驗室選型技術優勢

• 絕對無油 (100% Oil-Free)：渦卷式壓縮腔體內絕無任何潤滑油，從源頭切斷碳污染風險，確保 CDA 達到最高潔淨度。
• 多模組交替運轉與備援設計：直立式緊湊設計節省空間，具備多模組智慧控制，可依據用氣脈衝自動調配啟停，並實現全天候（24/7）連續運轉備援。
• 極低運轉噪音與振動：極低的噪音與微震動特性，可彈性安裝於實驗室周邊，完全不干擾電子顯微鏡的超奈米級高倍率成像。

五、 商業創新：GoUseAir Service / PaaS 綠色訂閱制供氣模式

針對高階科研實驗室及共同儀器中心，NextUT (未來服務工業) 推出創新的 GoUseAir Service 產品即服務（PaaS, Product as a Service）與「空氣即服務（Air as a Service）」模式：

• 降低資本支出 (CAPEX to OPEX)：免除一次性高額設備採購壓力，將空壓機、乾燥機、過濾器、儲氣桶與高純度氮氣產生器（可延伸整合支援 LC-MS, GC, AAS, Mini Spray Dryer 等儀器）整合為靈活的長期租用、租購、以租代購或 Utility Buy-Out 服務。
• 全生命週期主動式託管：包含定期原廠保養、專業耗材更換、壓力與露點即時監測、動態用氣量評估與備援緊急應變設計。
• 科研專注：讓研究團隊與品管中心完全擺脫空壓、氮氣與真空等基礎設施維護的繁瑣負擔，將核心資源集中於影像解析與學術科研成果產出。

更多未來服務工業關於科研實驗室空壓機系統實務分享？歡迎到 未來服務工業 實驗室空壓機系統專業網站 https://www.lab-air.com.tw。

聯繫未來服務工業 實驗室空壓機系統業務技術專人 黃先生 0937-847981 / (02-29002797) / simon.huang@nextut-service.com.tw / LINE ID : nexen.machinery 諮詢交流。

安心 = 耐久可靠產品 + 快優專業服務
