引言：高標準實驗環境的核心_高品質壓縮空氣 在科研實驗室、生醫製藥研究機構及食品安全檢驗中心，**壓縮空氣（CDA）**不僅是動力源，更是影響實驗精準度與食品安全的關鍵因素。系統規劃須從環境、供給端、傳輸端及需求端四個維度進行整合。
為符合國際規範，如台灣 GHP/GMP 、美國 FSMA 、英國 BCAS 102 及德國 VDMA ，壓縮空氣必須嚴格控管。特別是針對食品接觸，需達到 ISO 8573-1 Class 2.2.1 標準。日本 ANEST IWATA（岩田）無油渦卷式空壓機 憑藉其「絕對無油」的特性，成為氮氣產生機（N2 Generator）前端供氣與高階實驗室的首選。
空壓機系統可從四個面向進行分析與規劃（下圖）確保整個實驗研究機構空壓機系統穩定性與生產力。
一、溫控與通風設計：能效與壽命的基礎
熱效應與能效： 機房環境溫度每升高 3°C ，壓縮機運作能效即下降 1% ，且會大幅縮短耗材與電子零件壽命。
環境配置： 設備應遠離酸鹼腐蝕性氣體、高溫發熱源及易受雨淋處。

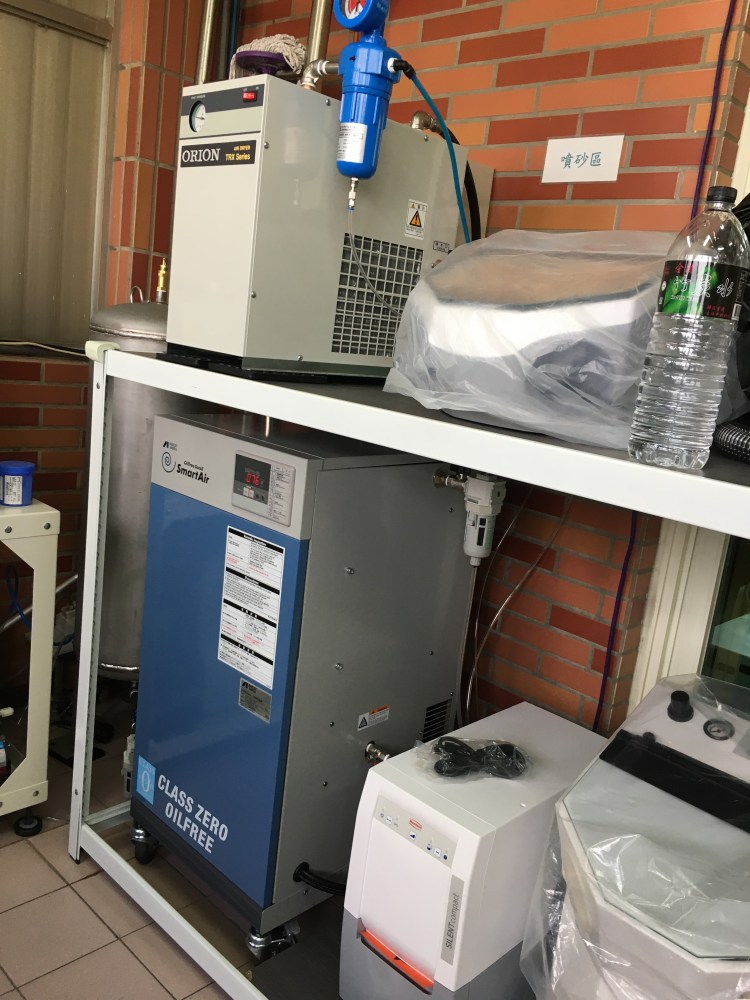

通風規劃： 建議採強制進排風設計，確保冷空氣自下方進入，熱空氣由上方排出，避免熱風循環。ANEST IWATA 渦卷式空壓機 低震動、低噪音的特性，亦有助於優化實驗室周邊工作環境。

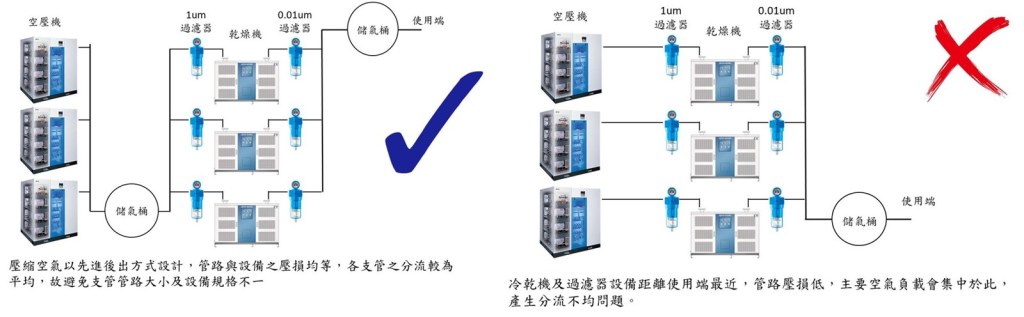

二、設備配置與選型：流體力學與負載平衡 均流原則： 空氣具有「走捷徑（低阻力）」特性。配置應採**先進先出（First-in, First-out）**原則，確保多台機組負載平衡。
精準選型： 應根據「基礎負載」與「變動負載」配置不同馬力的機組。選型過大會導致頻繁起停，損害電氣元件並虛耗電費。
乾燥過濾裝置： 建議選用規格一致的過濾系統，避免因壓降不同導致分流不均，確保輸出端氣體品質恆定。
三、空壓管網管徑設計：流速控制與壓降優化 正確的管徑設計能有效降低能效損失。建議流速基準如下：
管路類型 建議設計流速 功能重點 分流管 & 集氣管 ≦ 6 m/sec 降低擾流、減少壓降，實現平均分流。 主管路 ≦ 8-10 m/sec 兼顧總體長度與壓降，避免終端壓力不足。 分歧管路 ≦ 15 m/sec 距離建議控制在 25 公尺內。

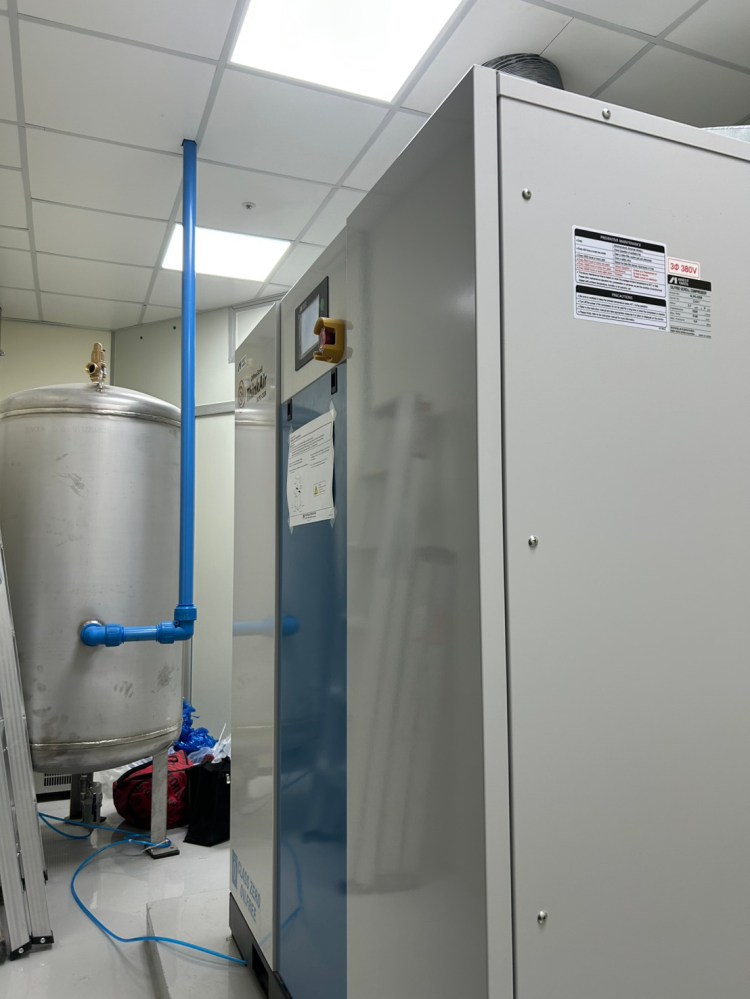

四、空氣桶（儲氣罐）匹配：緩衝與水分管理 空氣桶材質與表面處理（內拋光、EPOXY、酸洗或鍍層）或加工要求須依行業規範要求；我們主要針對配置與容量來考慮。
容量設計： 建議不低於總流量的 15% 。例如 : 30hp日本岩田ANEST IWATA多模組無油渦卷式空壓機（2,520L/min. @ 0.8MPa），應配置400L以上儲氣桶。

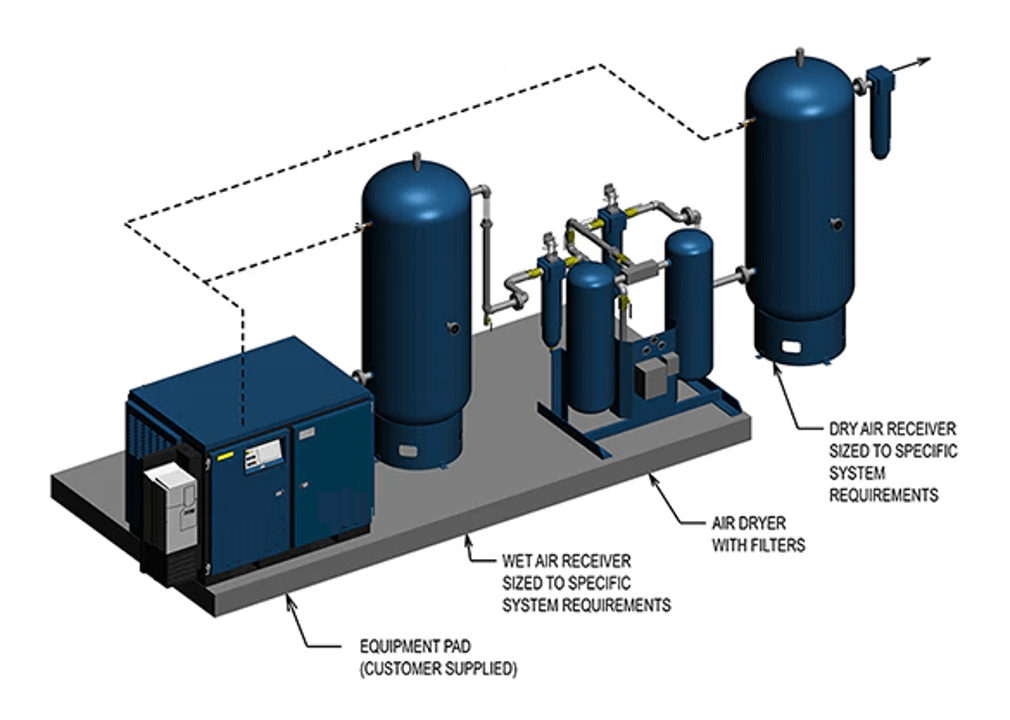

濕桶（Wet Tank）與乾桶（Dry Tank）：

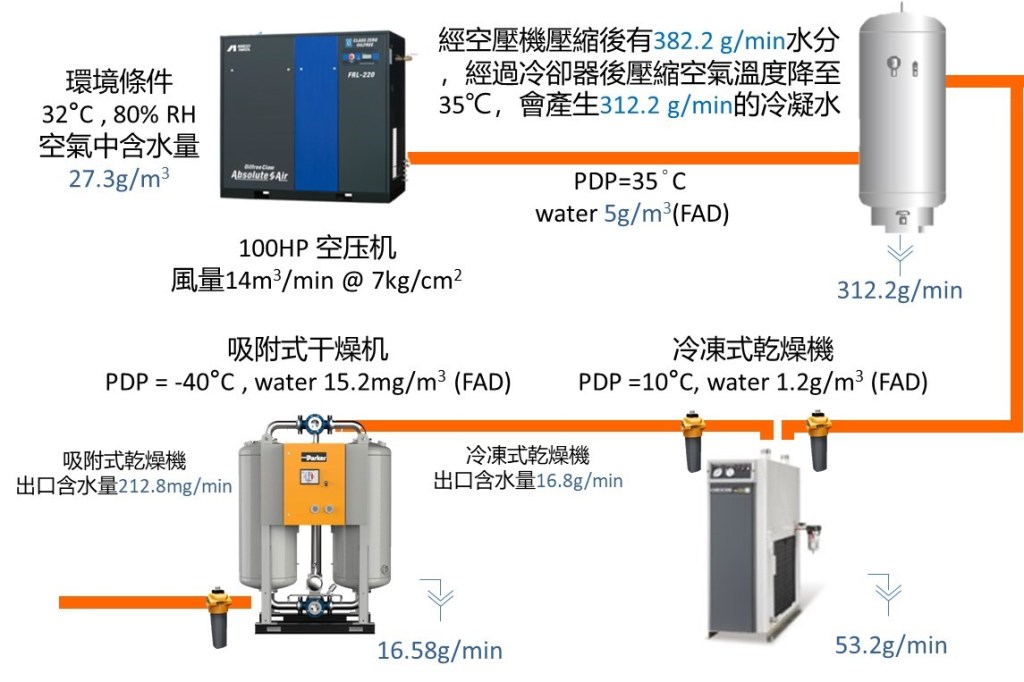

* 濕桶（1/3 總容量）： 置於乾燥機前，負責初步降溫、排水、緩衝壓力脈動。
* 乾桶（2/3 總容量）： 置於乾燥機後，負責及時供氣緩衝與維持壓力穩定。
末端緩衝桶： 針對瞬間耗氣量大的精密檢驗儀器，應加裝末端緩衝桶，維持壓力恆定。
五、環狀配管與排水設計：供氣穩定性的關鍵 為了避免末端供氣不穩，建議採用環狀（Ring Main）配管 系統。
排水坡度： 管路應保持 10 ~20 的傾斜度，並在低點設置自動排水閥。
配管細節： 分歧管應採「上方取氣 」方式，防止管內凝結水進入設備。
六、點對點品質處理：針對性淨化與氮氣產生 不同製程對氣體純度要求不一。與其提升全系統成本，建議採「最大公約數設計 」配合「末端精細處理 」。
應用場景： 搭配 ANEST IWATA 無油渦卷式技術 ，可提供極度純淨的 CDA 給予氮氣產生機（N2 Generator），保護其分子篩免於油污染，大幅延長昂貴儀器的使用壽命。
七、確效驗證與採樣規劃：符合 ISO 規範 在食品檢驗中心或生技醫藥廠，必須設計確效採樣點：
N2 採樣： 確保氮氣純度符合分析儀器需求。
CDA 採樣： 依據 ISO 8573-2~9 規範，針對含油量、含水量及固態微粒進行定期檢測。
為何選擇日本 ANEST IWATA 無油渦卷技術？ 絕對無油（Class 0）： 徹底消除食品安全與實驗污染風險。

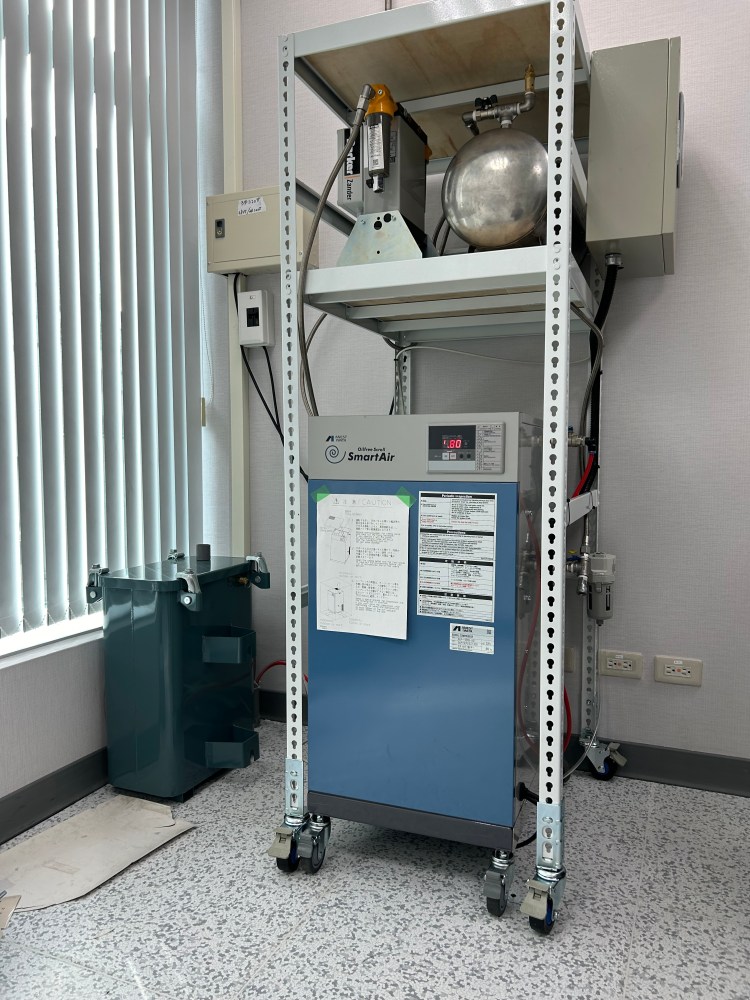

極致靜音： 適合安裝於研究室室內或靠近辦公區域。
高可靠度： 簡單的結構減少了維護成本，並提供穩定的排氣壓力。
智能節能： 多模組階梯式控制系統可隨需求調整負載，與監控系統完美整合。
